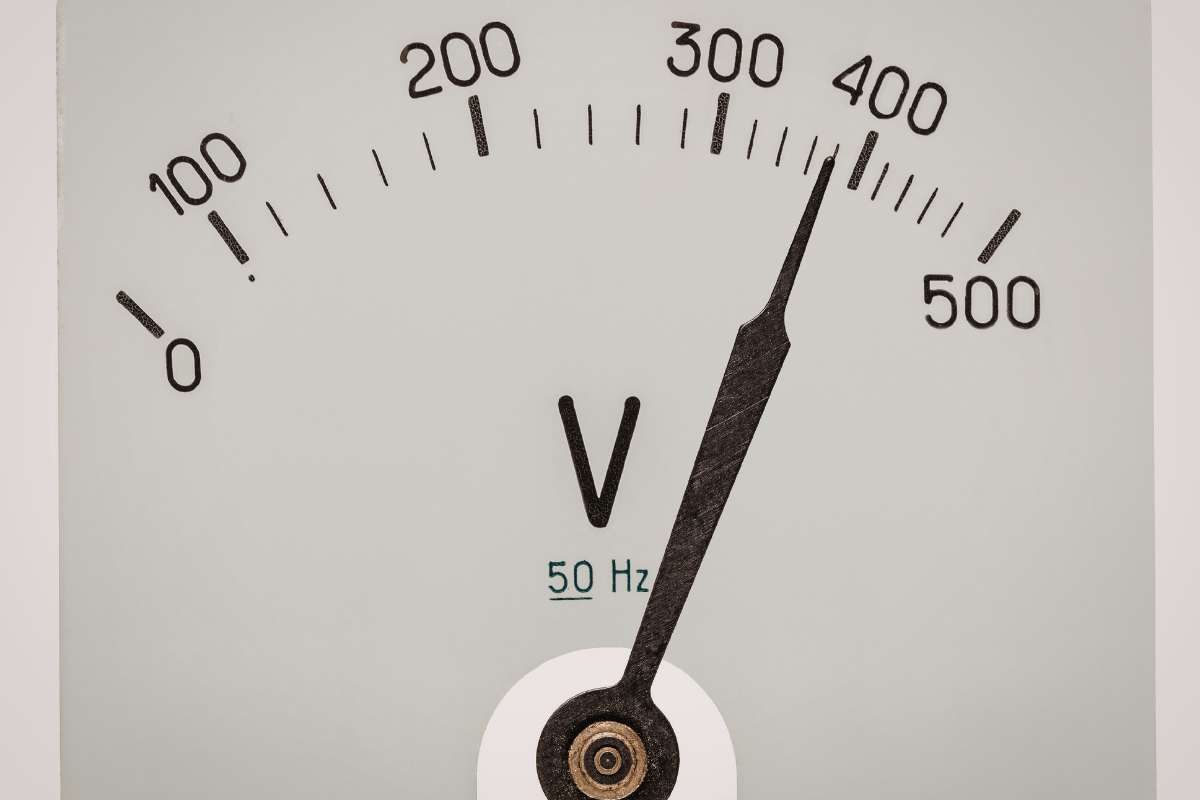

Czym jest napięcie elektryczne? Ile volt ma prąd i od czego to zależy?

Brygadzista podaje zgłoszenie: silnik na linii pakującej stanął, sprawdź napięcie. Technik podłącza multimetr do zacisków, patrzy na wynik i słyszy pytanie, które pada na każdej hali produkcyjnej: ile to ma woltów, prąd tam w ogóle chodzi? Pytanie jest źle postawione – prąd płynie w amperach, napięcie mierzy się w woltach, a mylenie tych dwóch wielkości prowadzi prosto do błędnej diagnozy usterki. Zanim ktoś wymieni bezpiecznik albo cały silnik, rozdzielenie tych pojęć rozstrzyga, gdzie faktycznie leży problem.

Napięcie, natężenie, moc – trzy różne wielkości pod jednym słowem „prąd”

W mowie potocznej „prąd” obejmuje wszystko naraz: napięcie w gniazdku, natężenie płynące przez przewód, moc pobieraną przez maszynę. W elektryce te trzy wielkości mierzy się osobno i osobno się o nich mówi, bo każda odpowiada za coś innego w obwodzie.

Napięcie elektryczne (jednostka: wolt, V) to różnica potencjałów między dwoma punktami obwodu – to ona „pcha” elektrony przez przewodnik. Natężenie prądu (amper, A) mówi, ile ładunku faktycznie przepływa w jednostce czasu. Moc (wat, W) to efekt jednego i drugiego – ile energii obwód przetwarza w danej chwili. Zdanie „ten kabel ma 400 V prądu” miesza dwie wielkości: kabel ma napięcie 400 V, a płynący przez niego prąd ma określone natężenie w amperach, zależne od podłączonego odbiornika.

Zależność między napięciem, natężeniem i oporem opisuje prawo Ohma: U = I × R. Napięcie równa się iloczynowi natężenia i rezystancji obwodu. Jeśli przez grzałkę o oporze 50 Ω płynie prąd 4 A, napięcie na jej zaciskach wynosi 200 V. Odwrotnie – znając napięcie zasilania i opór odbiornika, da się policzyć, ile ampera pobierze urządzenie, zanim jeszcze się je podłączy.

Moc liczy się inaczej: P = U × I dla obwodu jednofazowego. Suszarka domowa podłączona do gniazdka 230 V i pobierająca prąd o natężeniu 8 A ma moc 1840 W – to nic innego jak mnożenie napięcia sieci przez natężenie, które faktycznie płynie przez urządzenie. Dla obwodu trójfazowego wzór wygląda inaczej: P = √3 × U × I × cosφ, gdzie U to napięcie międzyfazowe, I – natężenie na fazie, a cosφ – współczynnik mocy odbiornika. Silnik zasilany napięciem 400 V i pobierający 15 A na fazę, przy typowym dla silnika indukcyjnego cosφ na poziomie 0,8, pracuje przy mocy rzędu √3 × 400 V × 15 A × 0,8 ≈ 8300 W. Pominięcie pierwiastka z trzech i współczynnika mocy w obwodzie trójfazowym daje wynik zawyżony albo po prostu błędny.

Z tego wynika reguła przydatna przy każdej awarii: napięcie jest właściwością źródła i punktu pomiaru, natężenie zależy od tego, co jest podłączone. Jedno gniazdko 230 V obsłuży zarówno ładowarkę telefonu, jak i sprężarkę – napięcie się nie zmienia, zmienia się odbiornik i to, ile prądu on „ciągnie”.

Kalkulator słowny – jak policzyć prąd i moc bez tabliczki znamionowej

Załóżmy, że na hali stoi piec grzewczy o znanej mocy 3000 W, podłączony do jednofazowego obwodu 230 V, a bezpiecznik na tablicy ma opisane 16 A. Pytanie brzmi: czy piec zmieści się w tym obwodzie, zanim zadzwoni się do elektryka.

Krok pierwszy: z mocy i napięcia liczy się natężenie, przekształcając wzór P = U × I do postaci I = P ÷ U. Dla pieca: 3000 W ÷ 230 V ≈ 13 A. Krok drugi: porównuje się ten wynik z zabezpieczeniem – 13 A mieści się w bezpieczniku 16 A, więc obwód wytrzyma, o ile nic innego nie jest podłączone równolegle do tej samej fazy.

Ten sam mechanizm działa w drugą stronę, tylko dla obwodu trójfazowego trzeba użyć pełnego wzoru. Jeśli znane jest tylko natężenie na mierniku – powiedzmy 22 A przy napięciu 400 V na obwodzie zasilającym sprężarkę – moc liczy się jako P = √3 × 400 V × 22 A × cosφ. Przy cosφ = 0,8 daje to sumaryczne obciążenie rzędu 12 200 W, ale wynik trzeba skorygować o rzeczywisty współczynnik mocy silnika i jego sprawność, jeśli mowa o mocy mechanicznej na wale. To wystarczy, by ocenić, czy dobrana ochrona przeciążeniowa ma sens, zanim padnie decyzja o wymianie kabla zasilającego.

Napięcia według źródła i zastosowania – od baterii po sieć przesyłową

Napięcie faza–neutralny w instalacji jednofazowej to 230 V, napięcie międzyfazowe w układzie trójfazowym to 400 V – to dwie różne wartości tej samej sieci, mierzone między różnymi punktami. Tabela zestawia poziomy napięcia tak, jak spotyka je serwisant, elektryk zakładowy i osoba odpowiedzialna za instalacje w firmie.

Rodzaj napięcia	Typowe zastosowanie	Sposób pomiaru	Podstawowe zagrożenia
1,5 V (bateria, ogniwo)	Czujniki bezprzewodowe, piloty, urządzenia pomiarowe na baterię	Multimetr, tryb DC, bezpośrednio na biegunach	Praktycznie brak ryzyka porażenia, uwaga na zwarcie i przegrzanie ogniwa
230 V (instalacja jednofazowa)	Gniazda socjalne, oświetlenie, drobny sprzęt biurowy i warsztatowy	Multimetr AC, kategoria CAT III, pomiar między przewodem fazowym a neutralnym	Porażenie prądem przy dotyku, konieczność wyłącznika różnicowoprądowego
400 V (układ trójfazowy)	Silniki przemysłowe, sprężarki, obrabiarki, rozdzielnice zakładowe	Multimetr AC, kategoria CAT III/CAT IV, pomiar między fazami lub faza–neutralny	Wyższe ryzyko łuku elektrycznego, wymagana odzież ochronna przy pracach pod napięciem
Wysokie napięcie – do 400 kV	Linie przesyłowe, stacje transformatorowe, sieć przesyłowa krajowa	Wyłącznie sprzęt specjalistyczny, dopuszczeni uprawnieni pracownicy	Zagrożenie śmiertelne, łuk elektryczny na odległość, konieczność wyłączeń i procedur LOTO

Tabela pokazuje różnicę między napięciem znamionowym a napięciem rzeczywiście zmierzonym. Tabliczka bateryjna z czasem przestaje odpowiadać rzeczywistemu napięciu na biegunach, a napięcie sieciowe waha się w zakresie, jaki dopuszczają normy dla napięcia znamionowego – dokładna wartość na zaciskach zależy od obciążenia i odległości od transformatora. Sama etykieta „230 V” na tabliczce znamionowej mówi, do jakiej sieci urządzenie jest przystosowane, nie gwarantuje, że miernik pokaże dokładnie tę liczbę w danej chwili.

Pomiar napięcia multimetrem – tryb, zakres, kategoria CAT

Zanim miernik dotknie obwodu, trzeba ustawić trzy rzeczy: rodzaj prądu, zakres i kategorię bezpieczeństwa przyrządu. Pominięcie któregokolwiek z tych kroków w obwodzie przemysłowym kończy się uszkodzonym miernikiem albo, w gorszym przypadku, obrażeniami osoby mierzącej.

Tryb AC czy DC zależy od źródła. Sieć jednofazowa 230 V i trójfazowa 400 V to prąd przemienny – tryb AC. Bateria, akumulator, zasilacz DC w szafie sterowniczej – tryb DC. Pomylenie trybów nie uszkodzi zwykle miernika, ale poda błędny odczyt: multimetr w trybie DC podłączony do sieci AC pokaże wartość bliską zeru albo przypadkową, mylącą liczbę.

Zakres dobiera się od góry – jeśli nie wiadomo, jakie napięcie panuje w obwodzie, ustawia się najwyższy dostępny zakres i schodzi w dół, obserwując wynik. Nowoczesne multimetry z funkcją autozakresu robią to automatycznie, starsze modele analogowe wymagają ręcznego przełączania.

Kategoria CAT określa, do jakiej części instalacji wolno przyłożyć dany miernik. CAT II obejmuje gniazda i urządzenia domowe, CAT III – rozdzielnice, tablice piętrowe i instalacje stałe w budynkach przemysłowych, CAT IV – złącza licznikowe i punkty przyłączeniowe najbliżej sieci zewnętrznej. Dobór przyrządu do rozdzielnicy głównej zakładu wymaga jednoczesnego sprawdzenia trzech rzeczy: kategorii CAT, maksymalnego napięcia znamionowego miernika i stanu kompletu pomiarowego – sond, przewodów, zacisków. Miernik CAT II przy takiej rozdzielnicy nie ma zabezpieczeń dobranych do energii, jaka może wyzwolić się przy zwarciu w tym punkcie.

Punkty pomiarowe zależą od układu. W instalacji jednofazowej mierzy się napięcie między przewodem fazowym a neutralnym (typowo 230 V) albo między fazą a przewodem ochronnym. W układzie trójfazowym mierzy się napięcie międzyfazowe (typowo 400 V) oraz napięcie fazowe względem neutralnego (typowo 230 V na każdej fazie) – to samo źródło daje dwie różne odczytywane wartości w zależności od tego, między którymi punktami przyłoży się końcówki miernika.

230/400 V a stare 220/380 V – to nie dwa standardy naraz

Na wielu tabliczkach znamionowych starszych maszyn wciąż widnieje opis 220 V albo 380 V, co budzi wątpliwość, czy w Polsce faktycznie obowiązuje jeszcze ten dawny standard obok nowego. Nie obowiązuje równolegle. Wartości 220/380 V i 230/400 V opisują tę samą sieć – po ujednoliceniu norm europejskich nie zmieniła się skokowo rzeczywista wartość napięcia sieciowego, zmieniła się wartość znamionowa i sposób jej deklarowania. Sieć, która wcześniej była opisywana jako 220 V, mieściła się w tolerancji, która dziś jest opisywana jako środek przedziału dla napięcia 230 V. Urządzenie z tabliczką „220 V” podłączone do współczesnej sieci pracuje normalnie, bo różnica leży w konwencji opisu, nie w realnym skoku napięcia w gniazdkach.

W praktyce serwisowej oznacza to, że przy diagnozowaniu starszej maszyny nie trzeba szukać osobnego zasilania – wystarczy zmierzyć napięcie rzeczywiste multimetrem i porównać je z zakresem tolerancji, jaki producent dopuszczał dla danego modelu, niezależnie od tego, która konwencja figuruje na tabliczce.

Co z tego wynika dla utrzymania ruchu i zakupu sprzętu

Rozdzielenie napięcia, natężenia i mocy zmienia sposób diagnozowania usterki. Zamiast pytać „ile ma woltów”, technik pyta, czy napięcie na zaciskach mieści się w tolerancji dla danego układu, i osobno sprawdza, jakie natężenie faktycznie pobiera podłączony odbiornik. To dwa różne pomiary, dwa różne mierniki lub dwa różne tryby tego samego przyrządu, i dwie różne przyczyny awarii – spadek napięcia w sieci to problem zasilania, wzrost natężenia ponad znamionowe to problem odbiornika albo zwarcia.

Przy doborze sprzętu do hali czy magazynu ta sama zasada porządkuje decyzje zakupowe. Urządzenie o mocy 3 kW podłączone do jednofazowego gniazdka 230 V wymaga obwodu wytrzymującego około 13 A – jeśli tablica rozdzielcza ma tam bezpiecznik 10 A, urządzenie się nie zmieści, niezależnie od tego, że napięcie się zgadza. Silniki i maszyny o większej mocy przechodzą na zasilanie trójfazowe 400 V właśnie po to, by przy tej samej mocy natężenie na każdej fazie było niższe, a przewody i zabezpieczenia mogły być tańsze i cieńsze.

Przed każdym pomiarem pod napięciem obowiązuje ta sama kolejność: sprawdzić tabliczkę znamionową i układ zasilania (jedno- czy trójfazowy), dobrać miernik o odpowiedniej kategorii CAT, zmierzyć właściwe punkty – faza–neutralny albo międzyfazowe – i porównać wynik z tolerancją dla danej instalacji. Prac przy rozdzielnicy pod napięciem nie wykonuje się bez odpowiednich kwalifikacji i procedury LOTO.
