Łańcuchy rolkowe w przemyśle – jak wybrać właściwy?

Łańcuch rolkowy to jeden z tych elementów, o których pamięta się dopiero wtedy, gdy przestaje działać. Tymczasem to właśnie od jego niezawodności często zależy ciągłość całej linii produkcyjnej. Jak wybrać właściwy łańcuch, uniknąć kosztownych błędów i zadbać o długą żywotność napędu? Odpowiadamy na te pytania w praktyczny i konkretny sposób.

Czym są łańcuchy rolkowe i gdzie znajdują zastosowanie?

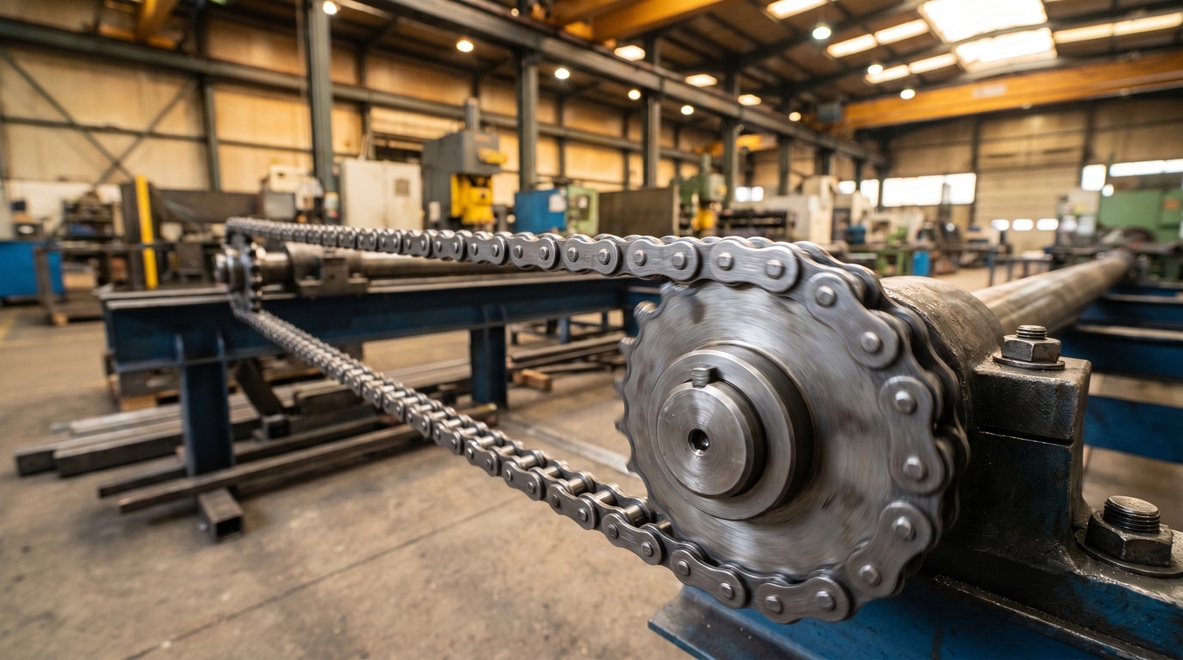

Łańcuch rolkowy to klasyczny element przeniesienia napędu mechanicznego, który zamienia ruch obrotowy na ruch liniowy lub przenosi moment obrotowy pomiędzy wałami. Jego budowa jest prosta, ale przemyślana: ogniwa wewnętrzne i zewnętrzne połączone sworzniami, a na każdym sworzeiu osadzona jest swobodnie obracająca się rolka. To właśnie ta rolka minimalizuje tarcie podczas zazębiania z kołem zębatym, co przekłada się na sprawność mechaniczną i trwałość całego układu.

Łańcuchy rolkowe znajdziemy praktycznie w każdej gałęzi przemysłu:

• Przemysł spożywczy – linie do pakowania, transportery, maszyny dozujące
• Przemysł motoryzacyjny – przenośniki montażowe, napędy robotów
• Przemysł drzewny i papierniczy – piły taśmowe, agregaty podające
• Górnictwo i energetyka – przenośniki zgrzebłowe, napędy pomp
• Rolnictwo – kombajny, prasy do słomy, siewniki

Ich popularność wynika z kilku oczywistych zalet: wysokiej sprawności (sięgającej 98-99%), zdolności do przenoszenia dużych obciążeń, stosunkowo prostej konserwacji oraz bardzo szerokiej dostępności części zamiennych. Co ważne, łańcuchy rolkowe doskonale sprawdzają się zarówno przy niskich prędkościach i wysokich momentach obrotowych, jak i w zastosowaniach o zmiennym obciążeniu.

Jak dobrać łańcuch rolkowy do swojej maszyny – kluczowe parametry

Dobór łańcucha to nie jest kwestia intuicji – to inżynierska decyzja oparta na konkretnych danych. Pominięcie choćby jednego parametru może skutkować przedwczesnym zużyciem lub awarią w najmniej odpowiednim momencie.

1. Podziałka łańcucha

To odległość między środkami sąsiednich sworzni, wyrażana w calach lub milimetrach. Podziałka musi być zgodna z podziałką koła zębatego – tutaj nie ma miejsca na kompromisy. Standardowe oznaczenia według normy ISO/DIN (np. 06B, 08B, 10B, 16B) znacznie ułatwiają dobór.

2. Wymagana wytrzymałość i obciążenie robocze

Kluczowa jest siła zrywająca (minimalna siła, przy której łańcuch ulega uszkodzeniu) oraz faktyczne obciążenie robocze, które powinno stanowić jedynie ułamek tej wartości – zazwyczaj przyjmuje się współczynnik bezpieczeństwa na poziomie 7-10. Należy uwzględnić nie tylko obciążenia statyczne, ale też dynamiczne i uderzeniowe.

3. Prędkość robocza

Zbyt duża prędkość przy nieodpowiedniej podziałce generuje drgania i skraca żywotność łańcucha. Ogólna zasada: im większa prędkość, tym mniejsza podziałka i więcej zębów na kole zębatym.

4. Warunki środowiskowe

To jeden z najczęściej pomijanych czynników. Wysoka temperatura, wilgoć, chemikalia, pył czy ryzyko kontaktu z żywnością – każdy z tych czynników wymaga zastosowania odpowiedniego materiału lub powłoki. Dostępne są m.in. łańcuchy nierdzewne, niklowane, z powłokami PTFE czy z uszczelkami retencyjnymi smaru (tzw. łańcuchy O-ring).

5. Smarowanie

Prawidłowe smarowanie to fundament długiej żywotności. W zależności od warunków pracy stosuje się smarowanie ręczne, kapkowe, olejowe lub kąpielowe. Brak smaru lub jego nieodpowiedni rodzaj skraca żywotność łańcucha nawet kilkakrotnie.

Jeśli masz wątpliwości co do doboru, warto skonsultować się ze specjalistą – dobry dostawca powinien pomóc Ci dobrać odpowiedni komponent, zanim trafi on na maszynę.

Najczęstsze błędy przy eksploatacji łańcuchów i jak ich unikać

Nawet najlepszy łańcuch rolkowy zepsuje się szybciej, niż powinien, jeśli popełni się podstawowe błędy eksploatacyjne. Oto te, które spotykamy najczęściej:

Brak regularnej kontroli wydłużenia

Łańcuch zużywa się poprzez stopniowe wydłużanie się ogniw na skutek ścierania sworzni i tulei. Gdy wydłużenie przekroczy 2-3% długości nominalnej, łańcuch należy wymienić – inaczej niszczy koła zębate, co generuje znacznie wyższe koszty. Warto stosować specjalne mierniki wydłużenia łańcucha, które pozwalają na szybką kontrolę bez demontażu.

Nieodpowiednie napięcie łańcucha

Zbyt luźny łańcuch drgota, skacze na kole i szybko się niszczy. Zbyt mocno naprężony obciąża łożyska wałów i generuje nadmierne ciepło. Prawidłowe napięcie to zwis odcinka luźnego wynoszący około 2% odległości między osiami kół zębatych.

Brak smarowania lub zły smar

Smarowanie to priorytet, nie opcja. Smar musi docierać do sworzni i tulei – nie na zewnątrz ogniwa. Stosowanie zbyt gęstego smaru przy niskich temperaturach lub smaru nieodpornego na wypłukiwanie wodą to prosta droga do przyspieszonego zużycia.

Montaż łańcucha o różnych producentach w jednym układzie

Mieszanie łańcuchów od różnych producentów – nawet tej samej podziałki – może prowadzić do niejednorodnego zużycia i drgań. Przy wymianie zawsze zaleca się wymianę całego odcinka łańcucha, a jeśli to możliwe – także kół zębatych.

Ignorowanie ustawienia równoległości kół

Niedokładne ustawienie geometryczne kół zębatych powoduje boczne ścieranie ogniw zewnętrznych i przyspieszone zużycie. Wyrównanie osi to czynność, którą należy wykonać podczas każdego montażu lub wymiany.

Prewencja jest tu kluczem – regularne przeglądy, protokoły konserwacji i świadomość zespołu utrzymania ruchu to inwestycja, która zwraca się z nawiązką.

Gdzie kupić łańcuchy rolkowe wysokiej jakości – na co zwrócić uwagę przy wyborze dostawcy

Rynek dostarcza dziś szeroki wybór – od produktów markowych po tanie zamienniki niewiadomego pochodzenia. Jak nie dać się zwieść i wybrać dostawcę, któremu można zaufać?

Sprawdź ofertę produktową i dostępność magazynową

Dobry dostawca powinien oferować szeroki asortyment i realną dostępność towaru – nie „na zamówienie za 6 tygodni”. Przerwa produkcyjna liczona jest w setkach tysięcy złotych, a nie w dniach oczekiwania. Szukaj partnerów, którzy dysponują produktami od sprawdzonych, renomowanych producentów.

Oceń wiedzę techniczną dostawcy

Dostawca, który potrafi tylko wystawić fakturę, ma ograniczoną wartość dla działu UR. Cenniejszy jest partner, który rozumie Twój problem, doradzi w doborze, wskaże zamiennik lub zaproponuje lepsze rozwiązanie. Biuro techniczne z realnym zapleczem inżynierskim to ogromna przewaga.

Zwróć uwagę na certyfikaty i normy

Łańcuchy rolkowe powinny spełniać wymagania norm ISO 606 lub DIN 8187/8188. Renomowany dostawca bez problemu udostępni dokumentację techniczną i potwierdzenie zgodności z normami.

Logistyka i elastyczność

Pilna dostawa w środku nocy lub w weekend? To brzmi jak marzenie, ale właśnie takich sytuacji dotyczy utrzymanie ruchu. Elastyczność logistyczna i gotowość do niestandardowych rozwiązań to cechy dostawcy, z którym warto budować długofalową współpracę.

Jeśli szukasz kompleksowej oferty dla swojego zakładu, warto zapoznać się z tym, co obejmuje kategoria łańcuchy rolkowe w ofercie Schipolska – firmy, która łączy dostępność produktową z realnym wsparciem technicznym i indywidualnym podejściem do każdego klienta.

Znaczenie prawidłowego doboru łańcucha rolkowego

Łańcuch rolkowy to niepozorny, ale absolutnie kluczowy element każdego napędu mechanicznego. Jego prawidłowy dobór, właściwa eksploatacja i regularna konserwacja decydują o tym, czy linia produkcyjna pracuje bez zakłóceń, czy generuje nieplanowane przestoje. Warto podejść do tego tematu z należytą starannością – i otaczać się dostawcami, którzy traktują Twój problem jak własny. Bo w przemyśle czas ma wartość, której nie da się odrobić.
