Przekładnia cykloidalna czy planetarna? Jak dobrać reduktor do precyzyjnego układu napędowego

W wielu projektach przemysłowych wybór przekładni bywa traktowany jako decyzja pomocnicza wobec doboru silnika czy napędu. W praktyce to właśnie reduktor bardzo często przesądza o tym, czy układ będzie pracował sztywno, powtarzalnie i przewidywalnie, czy też zacznie generować problemy z luzem, dynamiką i stabilnością pozycjonowania. Dlatego pytanie o to, czy lepsza będzie przekładnia cykloidalna, czy planetarna, nie powinno być rozstrzygane wyłącznie na podstawie przełożenia i maksymalnego momentu.

Oba rozwiązania mają mocne strony, ale odpowiadają na nieco inne potrzeby aplikacji. W praktyce nie chodzi o znalezienie przekładni „lepszej w ogóle”, tylko o dobór takiej, która najlepiej wpisze się w charakter osi, wymagania dokładności oraz sposób pracy całego układu napędowego. To szczególnie ważne tam, gdzie liczy się nie tylko przeniesienie momentu, ale również zachowanie niskiego luzu, wysokiej sztywności i stabilnej pracy przez długi czas.

Dlaczego sam moment i przełożenie nie wystarczą?

To jeden z najczęstszych błędów przy doborze przekładni. Projekt zaczyna się od wyznaczenia wymaganego momentu, później dochodzi przełożenie i wydaje się, że temat jest zamknięty. W prostszych układach bywa to wystarczające, ale w precyzyjniejszych aplikacjach takie podejście szybko okazuje się zbyt uproszczone. O jakości pracy osi decydują również inne parametry: luz skrętny, sztywność skrętna, sprawność, kultura pracy przy zmiennym obciążeniu i zachowanie przekładni w warunkach dynamicznych.

Jeżeli układ ma jedynie przenieść moment bez wysokich wymagań dotyczących dokładności, wybór rzeczywiście może być prostszy. Jeśli jednak napęd pracuje w osi pozycjonującej, układzie robotycznym, maszynie montażowej lub innej aplikacji wymagającej stabilności i przewidywalności ruchu, sama wartość momentu nie daje jeszcze pełnego obrazu. Dopiero spojrzenie na zachowanie przekładni w czasie pracy pozwala ocenić, czy będzie ona odpowiednim partnerem dla całego układu.

Kiedy przekładnia planetarna jest naturalnym wyborem?

Przekładnie planetarne są bardzo popularne, ponieważ dobrze łączą kompaktową budowę, wysoką sprawność i szeroki zakres zastosowań. W wielu maszynach są po prostu logicznym wyborem, zwłaszcza tam, gdzie potrzebne jest sprawne przeniesienie momentu, rozsądne gabaryty i dobra współpraca z klasycznym układem serwo. To rozwiązanie dobrze odnajduje się w wielu standardowych aplikacjach przemysłowych, w których liczy się zarówno efektywność, jak i przewidywalność eksploatacji.

Ich przewaga jest szczególnie widoczna tam, gdzie konstruktor potrzebuje rozwiązania uniwersalnego i dobrze sprawdzonego. Przekładnia planetarna bywa bardzo dobrym wyborem dla wielu osi w automatyce, systemach transportu, układach pozycjonowania czy maszynach pakujących. Jej zaletą jest też dobra relacja pomiędzy osiągami a łatwością wdrożenia. W praktyce często okazuje się to rozwiązanie wystarczająco precyzyjne, a jednocześnie prostsze do zastosowania niż bardziej specjalistyczne konstrukcje.

To jednak nie oznacza, że w każdej aplikacji będzie optymalna. W momencie, gdy rosną wymagania dotyczące bardzo niskiego luzu, dużej sztywności i wysokiej odporności na obciążenia udarowe albo dynamiczne, zaczynają pojawiać się argumenty za innymi typami reduktorów.

Gdzie zaczyna się przewaga przekładni cykloidalnej?

Przekładnia cykloidalna najczęściej pojawia się tam, gdzie potrzeba czegoś więcej niż tylko poprawnego przeniesienia momentu. To rozwiązanie jest szczególnie interesujące w precyzyjnych układach napędowych, w których bardzo duże znaczenie ma sztywność, niski luz i stabilność pracy pod zmiennym obciążeniem. W aplikacjach wymagających wysokiej dokładności pozycjonowania może dawać wyraźną przewagę nad klasyczną przekładnią planetarną.

W praktyce dotyczy to przede wszystkim układów robotycznych, precyzyjnych osi obrotowych, aplikacji montażowych oraz wszędzie tam, gdzie napęd nie może „oddychać luzem” przy każdej zmianie kierunku czy obciążenia. W takich systemach nawet niewielka różnica w sztywności całego układu przekłada się na jakość pozycjonowania i stabilność pracy.

To właśnie dlatego przekładnia cykloidalna jest tak często rozważana wszędzie tam, gdzie precyzja ma znaczenie nie tylko w teorii, ale w codziennej pracy maszyny.

Jak charakter osi wpływa na wybór reduktora?

Najrozsądniej zacząć od samej funkcji osi. Jeżeli układ ma pracować szybko, ale bez skrajnie wysokich wymagań co do sztywności i bardzo niskiego luzu, przekładnia planetarna może być rozwiązaniem w pełni wystarczającym. Jeżeli jednak oś ma utrzymywać wysoką dokładność, często zmienia kierunek, pracować pod obciążeniem zmiennym lub przenosić duże siły w sposób bardzo stabilny, przewaga przekładni cykloidalnej zaczyna być coraz bardziej widoczna.

To ważne, bo bardzo często projektanci próbują dobrać reduktor „po typie maszyny”, a nie po rzeczywistym zachowaniu osi. Tymczasem dwie maszyny z tej samej branży mogą mieć zupełnie inne potrzeby napędowe. Jedna będzie potrzebowała przede wszystkim sprawności i kompaktowej zabudowy, druga znacznie większej sztywności i odporności na dynamiczne obciążenia. Właśnie dlatego dobór powinien wychodzić od funkcji układu, a nie od ogólnych założeń.

Co najczęściej prowadzi do błędnego wyboru?

Jednym z najczęstszych błędów jest traktowanie przekładni wyłącznie jako „reduktora obrotów”. To prowadzi do pomijania kwestii, które później okazują się krytyczne: luzu, sztywności, zachowania przy zmianie kierunku i wpływu przekładni na całą jakość ruchu osi. Drugim częstym problemem jest wybór na podstawie samej ceny wejścia. W prostych aplikacjach takie podejście może jeszcze przejść. W bardziej wymagających projektach zwykle kończy się tym, że oszczędność na starcie wraca później w postaci gorszej jakości ruchu, trudniejszego strojenia albo problemów z utrzymaniem dokładności.

Błąd pojawia się też wtedy, gdy wybór bardziej zaawansowanego rozwiązania nie ma realnego uzasadnienia. Jeśli aplikacja nie wymaga właściwości, które daje przekładnia cykloidalna, jej zastosowanie może okazać się po prostu niepotrzebnym podniesieniem kosztu. Właśnie dlatego kluczowe jest zrozumienie, które parametry mają w danym projekcie znaczenie krytyczne, a które są jedynie „miłym dodatkiem”.

Dobór przekładni powinien być systemowy

W praktyce przekładnia nigdy nie pracuje sama. Jest częścią większego układu: współpracuje z silnikiem, sterownikiem, mechaniką maszyny i profilem ruchu całej osi. Dlatego nie da się dobrze dobrać reduktora w oderwaniu od reszty napędu. Zbyt słabo dopasowana przekładnia potrafi ograniczyć potencjał dobrego serwa, a zbyt ambitny wybór reduktora może nie przynieść realnych korzyści, jeśli cała reszta układu nie wymaga aż takiej precyzji.

Właśnie dlatego przy doborze warto patrzeć szerzej i traktować przekładnię jako element architektury osi. W takim podejściu wspiera klientów AMG Automatyka, pomagając dobrać rozwiązanie nie tylko pod kątem przełożenia i momentu, ale również sztywności, luzu i rzeczywistej roli przekładni w danej aplikacji.

Przekładnia planetarna i cykloidalna odpowiadają na inne potrzeby układu. Planetarna będzie bardzo dobrym wyborem tam, gdzie liczy się kompaktowość, wysoka sprawność i dobrze znana charakterystyka pracy. Cykloidalna daje przewagę tam, gdzie kluczowe stają się niski luz, wysoka sztywność i stabilność w precyzyjnym układzie napędowym.

Najlepsza decyzja nie wynika więc z tego, który typ przekładni brzmi bardziej „zaawansowanie”, ale z tego, czego naprawdę wymaga dana oś. Jeśli punkt wyjścia stanowi funkcja układu, a nie sam katalog, dobór odpowiedniego reduktora staje się dużo prostszy — i zwyczajnie bardziej trafny.

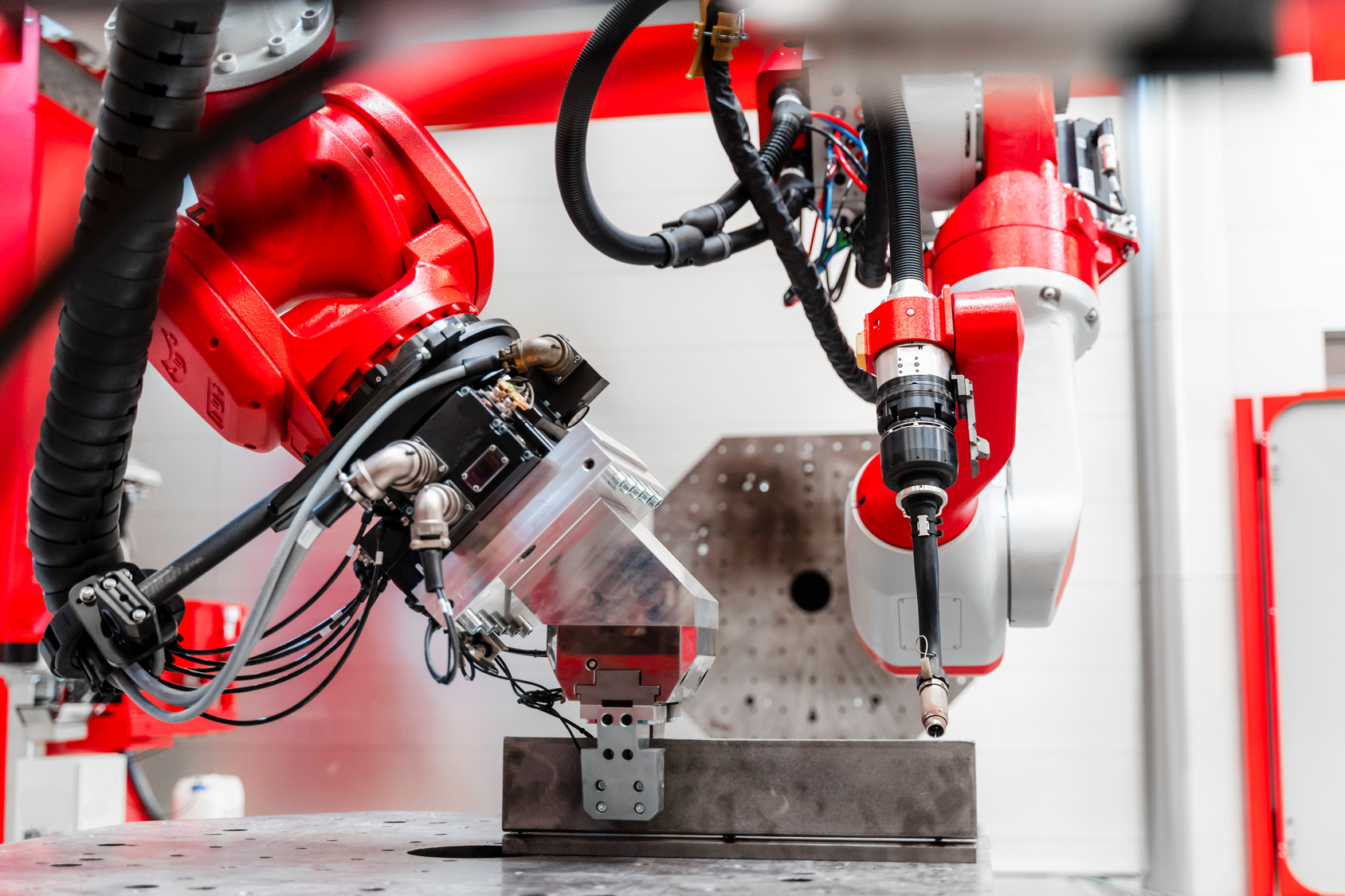

Źródło grafiki: Materiał Partnera
